Wireless Insite 教程与资源


Wireless Insite 是一套功能完善的仿真软件,可以建立复杂逼真的模型,并在模型场景中进行逼真精确的仿真,考虑到让想要学习的客户可以突破语言的藩篱,更容易上手,我们制作了详尽的中文教材,根据建模和计算的几个流程,分成数个章节,任何有需要的访客都可以免费下载,并且欢迎转载,分享或引用让大家都可以学习这套功能强大又实用的软件。

Wireless Insite 的操作可以分为几个阶段
1. 建立或导入各种场景特征(Feature),透过建立和组合地理地形图(Terrain),都市建筑物(City),室内设计规划(Floorplan),不特定的各种物体(Object),植被(Foliage)等各种元素构成仿真的场景。

2. 确认Feature都配置了适当的材料,通常在建立Feature的时候,材料都会同时配置,或是可以在建立时就直接选择,但是也有由于特殊的建模需要,会要改变材料种类,类型,参数或者是自订材料的时候,比方说一个City类别的楼房模型,有一面几乎都是玻璃,其他三面是混凝土,用户可以自行改变这个面的材料。

3. 设定或导入载波波型,天线模型,并且在场景中适当的地方放置发射器(Rx)接收器(Tx),或是收发机(Transceiver),波型,天线还有发射/接收端口在模型中有类似三为一体的关系,天线一定有配合的载波,发射接收端口也一定有配合的天线和其载波,这些都配置完成还有作必要的调整比方说转动,场景中才会有这些负责发射和接收讯号的单元。

4. 设定传播模型,Wireless Insite 里面的Studyarea栏位就是让用户指定一个空间区域,然后在这个空间区域中指定一个无线电波传播模型来作计算,同时用户也可以根据特定的需求启用特殊的功能,比方说将散射现象纳入计算,或者是调整大气的温湿度来精确地描述讯号衰竭的现象,有的计算必须要搭配特定的传播模型才能作,比方说散射就一定要使用X3D才能作,也只有X3D才支援GPU加速计算,并且每一个传播模型提供的输出也不同,用户可以自行选择。

5. 建立通讯系统,Wireless Insite在用户没有建立通讯系统的状况之下,每一个TX-RX是独立的关系,不会彼此互相影响干扰,也只提供物理和能量部分的输出,比方说接收功率,路径等等,如果要进一步的考虑到电信层面,比方说要计算吞吐量,或是这些TX-RX彼此会有横向的关系像是干扰,或者是要计算几个TX对一个RX的总接收功率,就必须要将这些相关的发射接收端口集合起来,建立一个通讯系统来分析或实现他们的关系,同时也可以做5G/MIMO的吞吐量分析并且把Beamforming的技术应用进来。

6. 进行计算并观测分析结果,计算可以在一台工作站或是GPU集群上进行,可以数值,绘制曲线图,看场形,或是导出其计算结果。

教程视频

我们在B站开了新频道,陆续更新各种培训视频以及各种专题内容,以下是视频链接:



Wireless Insite 概念篇(上)
从仿真软件的概念,Wireless Insite的观念开始介绍,接着对用户介面作简介,从抽象的观念开始带入到认识的操作介面,点我观看

Wireless Insite 概念篇(中)
介绍建模的场景部分,包括如何建立地形,室外,室内的场景,介绍如何建立信号波型,天线,以及布署各种发射/接收点,让用户了解怎么建立整个仿真场景环境,点我观看

Wireless Insite 概念篇(下)
介绍设置寻径条件,传播模型以及各种计算条件,并建立通信系统来做系统性分析,以及如何进行5G/MIMO仿真等等,接着用户可以学习如何检视和视觉化输出,完成一次完整的仿真,点我观看



Wireless Insite 3.4 新功能介绍

Wireless insite 3.4 是2022年底推出的重大更新,用户界面做了相当调整,扩充了很多新功能,有的地方跟3.3版都有差异,用户可以透过这四个视频了解新版本的特色,便于快速上手!

(视频更新于2023年8月16日,上面的一般教程还是3.3版的,但是大多大同小异,用户可以两组视频配合看,我们会尽快更新教程)



1. 用户界面的变化及调整 (上)



Wireless insite 3.4 在用户界面做了一些调整,这个视频对这些调整做整体性的介绍,同时说明软件全局偏好设置中对CPU线程数及可选用波形的设置的调整。偏好设置中的CPU全局线程数设置是全局的,Studyarea的线程数设置是针对单一次计算的,后者的线程数不能大于前者,两个设置有冲突可能导致不能计算,另因为X3D传播模型会假设波形都是正弦波,使用其他波形计算要选用Full3D传播模型,因此新版把一部分非正弦波波形隐藏起来了,这也会导致一部分正弦波参数如带宽被锁住不能修改,可以在偏好设置启用这些波形便于在Full3D传播模型使用,也会解锁正弦波带宽参数的修改

B站视频 -> 点我观看


2. 用户界面的变化及调整 (下)



Wireless insite 3.4 在用户界面做了一些调整,这个视频接续上一个视频的内容,继续说明收发机设置的界面调整,通信系统分析工具设置界面调整及新增的接收端波束赋形部分

B站视频 -> 点我观看



3. 支持正弦波波形扫频,多频天线,MIMO阵列天线单元耦合现象



Wireless insite 3.4 在波形及天线相关功能做了扩充,新版本支持扫频功能,用户可以设置一个频率范围,设置特定的带宽间距,规律的取其中的频点计算损耗及接收功率等物理量,无需手动操作多次仿真,同时增加支持使用多频天线,一支天线可以导入不同频点的3D天线图,呈现其不同频点工作特性,关于MIMO阵列天线,新版本支持导入touchstone(snp)文档来呈现MIMO阵列中天线单元的耦合现象,这个视频搭配XFDTD做说明,协助用户上手这些功能。

B站视频 -> 点我观看



4. 支持基于电磁超表面的智能反射面



Wireless insite 3.4 支持对基于规律排列的小器件构成的电磁超表面的智能反射面建模并在仿真中使用,这种智能反射面可以对特定频率及方向的入射波产生反应,反射波束到另一个特定方向或产生特定范围内的散射,这个视频先浅显的解释背后的数学物理部分,然后说明软件的机制及界面,帮助用户了解如何建模及使用这个功能。

B站视频 -> 点我观看



Wireless Insite 专题教程



1.在命令提示符窗口以下指令的方式执行仿真及对多个项目批量仿真

Wireless Insite 通常在Windows的环境下进行建模及仿真,Linux版的Wireless Insite则只能进行仿真,不提供用来建模操作的用户界面,用户必须在Windows把模型建好,然后将项目文档拿到Linux环境下,用下指令的方式来操作仿真,同样的在Windows环境下也可以不进入Windows用户界面,用下指令的方式来跑仿真

Linux版的Wireless Insite常用于集群的节点,由于不需要直接跟用户互动,只是从服务器接收分派的计算工作,所以透过脚本来操作即可,而在Windows的环境下,有时候用户也会需要用下指令的方式而不是在Windows用户界面进行操作跟仿真,比方说要对数个或更大量的模型进行批量仿真,这个时候就会需要用下指令的方式来操作了

这个教程演示如何做这种操作,使用事先制作好的工程,在Windows的环境演示如何下指令进行一个单独模型的仿真到数个模型的批量仿真,让需要这种进阶功能的用户学习如何操作.

B站视频 -> 点我观看








讲义文档

以下提供个阶段的教程下载,我们会陆续更新章节,也会随着软件版本更新内容。
以下提供个阶段的教程资料下载,我们会陆续更新章节,也会随着软体版本更新内容,我们竭诚欢迎用户提出问题或是分享心得和指正。
所有的文件以及压缩文档都是干净安全的pdf文件,用户可以放心开启阅读。
目前最新版本为 Wireless Insite 3.4.4

Wireless Insite 3.3 完整版教材下载连结 (文档较大,约35-36 MB) :  简体中文版


1. 软件介面基本介绍与建模之章
欢迎点选下载 :  建模之章简体中文版





范例场景 (持续增加中) :
1.  住宅区,室内外O2I场景,点我下载




2.  纯室外场景台北市中山公园(国父纪念馆),点我下载

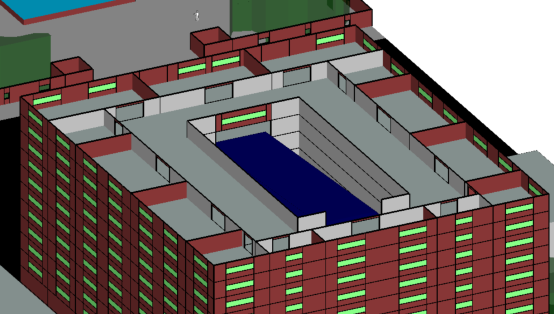

3. 包含公园,十二层含内部结构的商场(一楼挑高),地下停车场,公园,绿化区域,行人以及汽车的复合式住商办市区场景,点我下载


img4img5img6

2. Wireless Insite材料应用之章




这一章节着重于介绍 Wireless Insite 中所谓材料的概念,目的在让读者了解如何配置,建立以及运用各种材料来建立模型,并且比较各种不同材料对于仿真的影响
欢迎点选下载 :  材料之章简体中文版

3. Wireless Insite 波形,天线与发射接收之章




这一篇教材主要是介绍在Wireless Insite的模型中信号波形,天线,以及发射接收的观念,让读者了解如何在Wireless Insite 中建立和设置载波,天线并且把这些信号波形和天线组合起来,依照需求配置在发射器和接收器上,同时把发射器和接收器放置在场景中适合的地方并且进行必要的调适。
欢迎点选下载 :  波形,天线及发射接收之章简体中文版

4. Wireless Insite 传播模型(Study area)之章
这一章节主要是在介绍射线跟踪(Ray Tracing)等作为计算核心的引擎的无线电波模型 (Study area)的设置,这些设定会直接影响到仿真输出,精确度,结果合理性以及计算效能。




欢迎点选下载 :  传播模型之章简体中文版

5. Wireless Insite  通信系统分析,模拟输出,视觉化与后处理之章
这一章节主要是介绍在 Wireless Insite 中建立通信系统并透过后处理得到电信方面的相关输出,以及对仿真结果的后处理和视觉化的说明,也是整套教材的完结篇。



欢迎点选下载 : 通信系统分析输出与视觉化之章简体中文版
